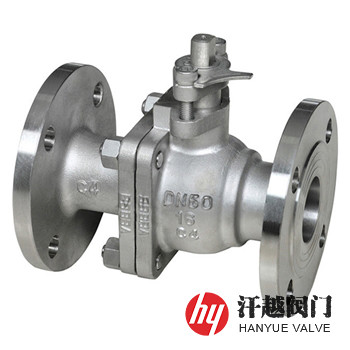

C4鋼球閥

: 更新時間2024-08-03 16:53:29; 型??????? 號Q41F、Q41Y、Q47F、Q47Y; 材??????? 質C4鋼、00Cr14Ni14Si4; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介C4鋼球閥是一種與腐蝕性介質接觸的金屬零部件采用00Cr14Ni14Si4(簡稱C4鋼)材料鑄制或鍛制而成，宜安裝在濃硝酸及各種配比的濃硝濃硫混酸等管路系統上，作截斷、開放和適度節流用的球閥。

詳細描述

C4鋼球閥產品概述

C4鋼球閥是一種與腐蝕性介質接觸的金屬零部件采用00Cr14Ni14Si4(簡稱C4鋼)材料鑄制或鍛制而成，宜安裝在濃硝酸及各種配比的濃硝濃硫混酸等管路系統上，作截斷、開放和適度節流用的球閥。該閥所使用的材質屬于高硅奧氏體不銹鋼，鑄鋼件牌號ZG00Cr14Ni14Si4，具有成份簡單，鉻、鎳含量較低，易于鑄造，沖擊韌性好，易加工等特點，并擁有良好的抗非致化態和敏化態晶間腐蝕及抗應力腐蝕能力，為了提高鋼材的耐濃硝酸腐蝕能力和耐氧化性，此鋼減少了Cr含量，而顯著提高了Si含量，這是因為Si是鐵素體形成元素，它可提高鋼的強度、流動性、耐氧化性和抗應力腐蝕斷裂的能力，所以，本產品特適宜在濃硝酸介質中使用，此外，它還耐各種濃硝酸和硫酸混合酸的腐蝕。

C4鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	C4鋼	00Cr14Ni14Si4	ZG00Cr14Ni14Si4	ZG03Cr14Ni14Si4
2	閥體蓋	C4鋼	00Cr14Ni14Si4	ZG00Cr14Ni14Si4	ZG03Cr14Ni14Si4
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、C4+HF
4	球體	C4鋼	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr14Ni14Si4
5	閥桿	C4鋼	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr14Ni14Si4
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	316	316	316	316
8	螺母	316	316	316	316

C4鋼球閥技術參數

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

C4鋼球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

C4鋼球閥結構圖

C4鋼球閥

我廠還有C4鋼固定球球閥、C4鋼三通球閥、C4鋼偏心半球閥、C4鋼V型球閥和C4鋼保溫球閥等。如你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明結構形式、公稱尺寸、公稱壓力、閥體和內件材質、使用溫度、法蘭標準及密封面形式等。
