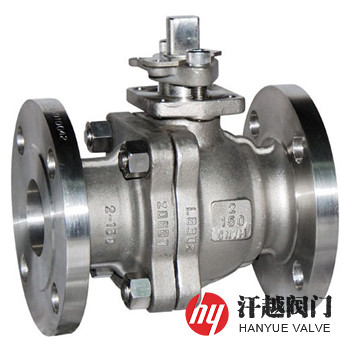

CN7M球閥

: 更新時間2024-08-03 16:37:21; 型??????? 號Q41F、Q41Y、Q47F、Q47Y; 材??????? 質ASTM A351 CN7M、UNS N08020; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介A351 CN7M球閥是一種閥體、球體和閥桿等由ASTM A351 CN7M或Alloy 20及UNS N08020等鑄件或鍛件加工而成，對60℃以下所有濃度的硫酸或稀酸化物具有強耐腐蝕性的不銹鋼球閥。

詳細描述

CN7M球閥產品概述

CN7M球閥是一種閥體、閥蓋、球體、閥桿等主要零部件采用ASTM A351 CN7M或Alloy 20及UNS N08020等鑄件或鍛件加工而成，對60℃以下所有濃度的硫酸或稀酸化物具有強耐腐蝕性的浮動球或固定球球閥。該閥所使用的材質屬奧氏體鐵鎳基耐蝕合金，其鍛件Ni質量分數為32%~38%，Ni+Fe質量分數不小于60%，并添加了適量的Cu和Mo，它對氧化性和中等還原性腐蝕有很好的抵抗能力，尤其在硫酸環境及含有鹵族離子、金屬離子的硫酸溶液環境中有著非凡的耐蝕性能，又具有優良的抗應力腐蝕開裂和好的耐局部腐蝕能力，因此適合在酸類介質中使用。本產品在熱硫酸、磷酸、硝酸及氯化物等介質中擁有令人滿意的耐蝕特性，廣泛應用于化工、食品、醫藥以及石油精煉等工業領域。

CN7M球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A351 CN7M	ALLOY 20	B462 UNS N08020	B473 UNS N08020
2	閥體蓋	A351 CN7M	ALLOY 20	B462 UNS N08020	B473 UNS N08020
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ALLOY 20+HF
4	球體	Alloy 20	ALLOY 20	B462 UNS N08020	B473 UNS N08020
5	閥桿	Alloy 20	ALLOY 20	B462 UNS N08020	B473 UNS N08020
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

CN7M球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

CN7M球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

CN7M球閥結構圖

CN7M球閥
