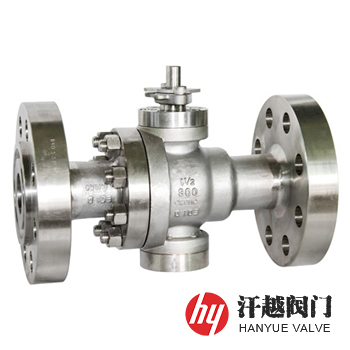

ASTM A494 CY40球閥是一種閥體和閥蓋由ASTM A494 Gr. CY40鑄造成型，球體和閥桿及金屬閥座等采用Inconel 600或Alloy 600等鍛件、棒料或軋材加工而成，在高溫條件下及腐蝕介質中具有良好的耐氧化性，并能抵抗各種硫化物及氯離子的侵蝕，減少應力腐蝕，也適合在各種有機、無機化合物環境下使用的因科鎳合金球閥。該閥主體部件所使用的材料為工業閥門用鎳-鉻-鐵合金鑄造的鑄件牌號，其通過在鎳中添加鉻、鐵等元素固溶強化，從而改善機械性能以及高溫耐氧化和抗腐蝕性，對各種廢氣、堿性溶液和大多數有機酸以及化合物有很高的耐蝕性，它在高濃度氯化物中和含OH-的苛性溶液中以及在含有微量氯化物和氧的熱水或高溫水中，有很高的耐應力腐蝕性能，此外，本產品還適用于需要高強度、高壓密封狀恣的高抗蝕性能以及在高溫下具有抗機械磨損和耐氧化能力的工況中。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | A494 CY40 | UNS N06040 | Inconel600 | Alloy600 |
| 2 | 閥 體 蓋 | A494 CY40 | UNS N06040 | Inconel600 | Alloy600 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCONEL600+HF | |||
| 4 | 球 體 | Inconel600 | Inconel600 | Inconel600 | Inconel600 |
| 5 | 閥 桿 | Inconel600 | Inconel600 | Inconel600 | Inconel600 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 彈 簧 | Inconel750 | Inconel750 | Inconel750 | Inconel750 |
| 8 | 固 定 軸 | Inconel600 | Inconel600 | Inconel600 | Inconel600 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
