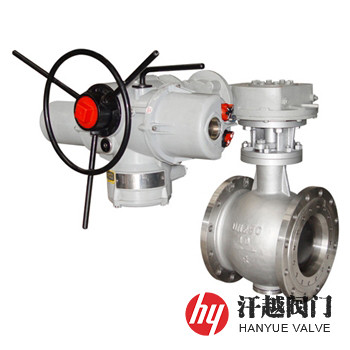

雙相鋼偏心半球閥

: 更新時間2024-10-30 14:41:01; 型??????? 號PQ40Y、PQ340Y、PQ640Y、PQ940Y; 材??????? 質2205、2507、A995 Gr.4A、A995 Gr.5A、A995 Gr.6A; 公稱尺寸DN40 ~ DN2000、NPS1? ~ NPS80; 公稱壓力PN2.5 ~ PN100、Class150 ~ Class600; 簡??????? 介雙相鋼偏心半球閥是種閥體由SAF 2205、SAF 2507或ASTM A995 GRADE 4A(CD3MN)及ASTM A995 GRADE 5A(CE3MN)等材質鑄造成型，閥軸中軸線與半球體中線形成尺寸偏置，且僅在閥體一側設置密封副的閥門。

詳細描述

雙相鋼偏心半球閥產品概述

雙相鋼偏心半球閥是一種閥體、壓圈、下端蓋、半球體由雙相不銹鋼ASTM A995 Gr.1B(CD4MCuN)、ASTM A995 Gr.4A(CD3MN)、ASTM A995 Gr.5A(CE3MN)、ASTM A995 Gr.6A(CD3MWCuN)及SAF2205、SAF2507等材質鑄造成型，閥軸和金屬閥座采用ASTM A182 F61、A182 F51、A182 F53、A182 F55等鍛件加工而成，閥軸中軸線與半球體中線形成尺寸偏置，且僅在閥體一側設置密封副的閥門。其主體部件選用的鋼種由于在其組織中存在鐵素體和奧氏體，因此它強度特性優，耐點蝕性和耐應力腐蝕裂紋性好，特適應使用環境中大量含有氯離子等的腐蝕性物質。本產品按安裝方式分為側裝式和上裝式，按密封型式有軟、硬密封兩種，其中金屬密封的閥座和半球體表面采用特殊硬化工藝處理，具有耐磨損、耐沖刷、抗擦傷和耐腐蝕的特點。

雙相鋼偏心半球閥部件材料

序號	部件名稱	材料名稱
1	閥體	SAF 2205	SAF 2507	A995 GR. 1B	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
2	閥軸	SAF 2205	SAF 2507	A182 F61	A182 F51	A182 F53	A182 F55
3	半球體	SAF 2205	SAF 2507	A995 GR. 1B	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF
5	壓圈	SAF 2205	SAF 2507	A995 GR. 1B	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
6	下端蓋	SAF 2205	SAF 2507	A995 GR. 1B	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE

雙相鋼偏心半球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.45	15.0
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	6.93	11.0
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	GB/T 26146、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

雙相鋼偏心半球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構長度/mm		公稱壓力 PN	公稱尺寸 DN	結構長度/mm
公稱壓力 PN	公稱尺寸 DN	L1	L2	公稱壓力 PN	公稱尺寸 DN	L1	L2
16	40	124	124	16	250	297	330
	50	124	178		300	338	356
	65	145	190		350	366	430
	80	165	203		400	381	530
	100	194	229		450	430	580
	125	213	254		500	502	630
	150	229	267		600	570	800
	200	243	292		700	660	900
表中L1和L2分別為短、長系列的結構長度，表中未列出的其他規格參數，請咨詢汗越閥門技術部！

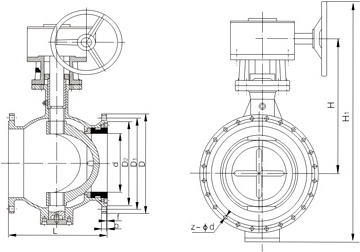

雙相鋼偏心半球閥結構圖

雙相鋼偏心半球閥
