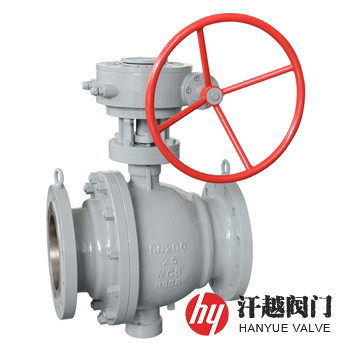

固定球閥

: 更新時間2024-10-30 14:44:22; 型??????? 號Q347F、Q647F、Q947F、Q347H、Q647H、Q947H; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN25 ~ DN1000、NPS1 ~ NPS40; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介固定球閥的啟閉件是一個安裝在上下閥桿上的球體，中間有一條與管道通徑相等通道，兩側有兩個浮動的閥座組件，它通過傳動裝置讓球旋轉90°來實現開關功能。

詳細描述

固定球閥產品概述

固定球閥的啟閉件是一個安裝在上下閥桿上的球體，中間有一條與管道通徑相等通道，兩側有兩個浮動的閥座組件，它通過傳動裝置讓球旋轉90°來實現開關功能，其球形體在開啟和關閉過程中不偏離球的回轉中心。該閥可根據用戶要求，可有防靜電特性，以保證閥桿和閥體間的導電性，并采用防火結構，而DN100以上的本產品，還可以在閥座和填料處加注密封脂，以提高其密封性能。

固定球閥從開到關，或者從關到開球體回轉90°角行程，其工作時，閥前介質力只傳給軸承和閥桿，不會對閥座造成壓力，所以它轉矩小，閥座變形小，密封性能穩定，特適用于高壓和大口徑。該閥的閥座具有相應的浮動特性，浮動閥座借助閥座后彈簧的彈力和流體的壓力壓緊球體，從而實現密封。本產品還具有防閥桿吹出機構，閥座雙向密封，中間排泄及中腔超壓閥座自動泄壓機構。

固定球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	左閥體	WCB	CF8	CF3	CF8M	CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	2Cr13	304	304L	316	316L
5	上下閥桿	2Cr13	304	304L	316	316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓板	WCB	CF8	CF3	CF8M	CF3M
8	下端蓋	Q235-B	304	304L	316	316L

固定球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
低壓密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T 12221-2005 金屬閥門結構長度
法蘭標準	JB/T 79、GB/T 9124.1、GB/T 9124.2、HG/T 20592、HG/T 20615、SH/T 3406等
檢驗試驗	GB/T 26480-2011 閥門的檢驗和試驗

固定球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	25	165	115	85	68	18-2	4-14
	32	180	140	100	78	18-2	4-18
	40	190	150	110	88	18-2	4-18
	50	216	165	125	102	18-2	4-18
	65	241	185	145	122	18-2	8-18
	80	283	200	160	138	20-2	8-18
	100	305	220	180	158	20-2	8-18
	125	356	250	210	188	22-2	8-18
	150	394	285	240	212	22-2	8-22
	200	457	340	295	268	24-2	12-22
	250	533	405	355	320	26-2	12-26
	300	610	460	410	378	28-2	12-26
	350	686	520	470	428	30-2	16-26
	400	762	580	525	490	32-2	16-30
	450	864	640	585	550	40-2	20-30
	500	914	715	650	610	44-2	20-33
	600	1067	840	770	725	54-2	20-36
表中為HG/T 20592-2009標準PN16法蘭連接固定球球閥的尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

固定球閥結構圖

固定球閥
