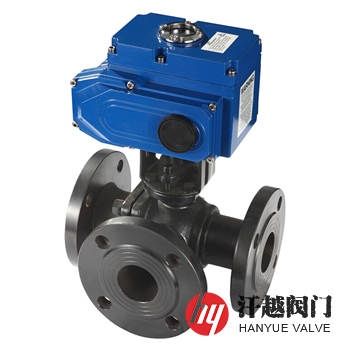

電動三通球閥產品概述

電動三通球閥由閥體、閥蓋、閥座、球體、閥桿、支架和電動執行機構及附件等組成，其閥體上設有三個與閥腔相互聯通的通道，閥腔內裝有閥座，并在它的正中間放置有帶閥桿的兩通孔或三通孔球體，閥桿上端穿過閥蓋與安裝在支架上相應行程的電裝傳動連接，并帶動球體經90°、120°、135°或180°回轉動作來達到對管道內介質的分配或改變流向的目的。

電動三通球閥根據閥門流道結構形式的不同，分為Y型、L型和T型三種，以滿足各種工況對介質不同流向的控制要求，其中L型和Y型主要用于管路中介質流動方向的切換，而T型則適合管路介質的分流、合流及流向的切換。本產品電動裝置使用電能作為動力來驅動閥桿帶動球體動作，用以控制物料的流動方向以實現一進一出、一進二出(分流)及二進一出(合流)等。

電動三通球閥部件材料

電動三通球閥性能規范

電動三通球閥主要尺寸

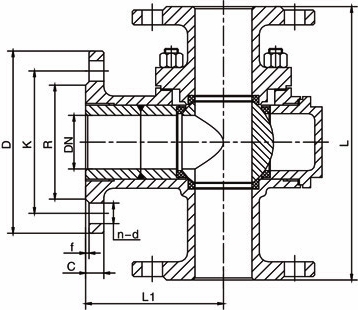

電動三通球閥結構圖

本產品按結構型式分為L型、T型和Y型三種，常用型號有Q944F、Q944H、Q944Y、Q949F、Q949H、Q949Y、Q945F、Q945H、Q945Y、Q948F、Q948H、Q948Y、Q942F、Q942H、Q942Y等，電動執行機構可選用精小型、多回轉型、部分回轉型等。
