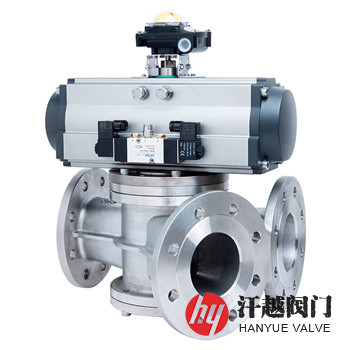

三通換向閥產品概述

三通換向閥主要以壓縮空氣作為動力源，通過雙作用氣動執行器帶動帶柄的柱塞在設計成Y形三通道(即中間一個進口和左右兩端兩個出口)閥體內作120°或135°角行程往復運動，實現對送料系統管道內介質的自動換向，即當氣缸旋轉120°或135°帶動閥芯關閉左端的出料口時，右端的出料口開通，當氣缸回轉120°或135°帶動閥芯關閉右端的出料口時，左端的出料口開通，從而使閥門的流向切換達到了自動化控制。該閥氣動執行器通常與電磁閥和限位開關及空氣過濾減壓閥等附件配合使用，其電磁閥線圈電壓等級一般采用24V(DC)或220V(AC)等，并有防爆與非防爆之分。本產品采用Y形結構形式設計，流道平滑光潔，物料流通順暢，解決了T型和L型的球體與三個流道的連接處的轉角均為90°直角，被輸送的原料容易在直角處堆積堵塞，難以進行清理，降低流體的輸送效率和易導致堵塞物長期滯留在管道而造成混料的難題。

三通換向閥部件材料

三通換向閥性能規范

三通換向閥主要尺寸

三通換向閥結構圖

本產品可根據工況需要，將兩出口端之間的夾角設計成30°、45°、60°、90°、120°及其他角度等，可配置AT、GT、AW雙作用氣動執行器。如果你需訂購我廠三通球閥系列產品，請注明公稱尺寸、公稱壓力、閥體和內件材料、流道角度、使用溫度、法蘭標準及法蘭密封面形式等。
