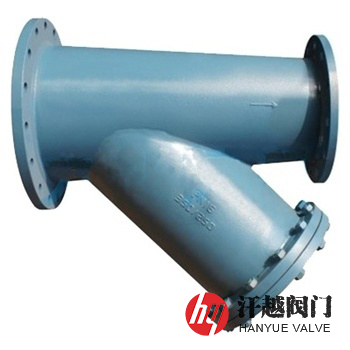

異徑Y型過濾器是一種入口公稱直徑比出口公稱直徑大一到三個規格，適合安裝在兩個不同管徑的管道之間過濾液體物料中所含的固體顆粒物，從而保證泵正常運行的變徑Y型過濾器，其殼體材料選用符合現行《石油化工管道設計器材選用通則》SH/T 3059-2012的規定，常用材質有碳素鋼、低合金鋼、不銹鋼等，一般應根據介質對材料的腐蝕情況來選擇。
異徑Y型過濾器濾網一般由圓孔或方孔篩板和金屬絲編織方孔篩網組成，其也可采用楔形篩網，它是由楔形條與垂直排列的支撐桿焊接，形成連續、均勻的條狀縫隙，通過控制縫隙間隔來達到過濾目的，與常規濾網相比，具有防堵塞功能好、容易清洗、強度更高，使用時間更長等優點。本產品采用碳鋼與低合金鋼制作的，其外表面噴涂有防銹底漆及面漆。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | 20 | S30408 | S30403 | S31608 | S31603 |
| 2 | 濾 座 | Q235B | S30408 | S30403 | S31608 | S31603 |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 法 蘭 | A105 | S30408 | S30403 | S31608 | S31603 |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 6 | 法 蘭 蓋 | Q235B | S30408 | S30403 | S31608 | S31603 |
| 7 | 排放螺塞 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 水壓試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 濾網目數 | 2目 ~ 600目 | ||||
| 適用溫度 | -80℃ ~ 540℃ | ||||

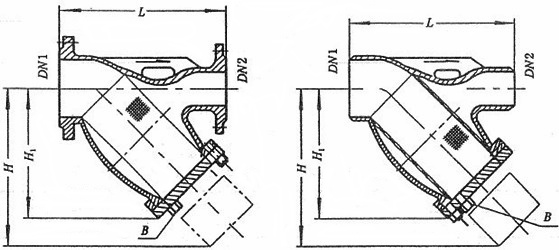

| 公稱壓力 PN | 公稱直徑 DN1×DN2 | 結構尺寸 | B (in) | 有效過濾 面積(m2) | ||
| L(mm) | H1(mm) | H(mm) | ||||
| 20 (Class150) 50 (Class300) | 40×32 | 320/320 | 238/250 | 367/367 | R ? | 0.00520 |
| 50×40 | 300/360 | 240/254 | 339/354 | R ? | 0.00630 | |
| 80×50 | 380/400 | 307/317 | 438/438 | R ? | 0.01270 | |
| 80×65 | 380/400 | 307/317 | 438/438 | R ? | 0.01270 | |
| 100×65 | 450/520 | 349/378 | 495/523 | R ? | 0.01800 | |
| 100×80 | 450/520 | 349/378 | 495/523 | R ? | 0.01800 | |
| 150×100 | 580/620 | 424/461 | 608/636 | R ? | 0.03300 | |
| 200×100 | 700/720 | 520/542 | 750/750 | R ? | 0.05400 | |
| 200×150 | 700/720 | 520/542 | 750/750 | R ? | 0.05400 | |
| 250×200 | 800/820 | 606/633 | 877/877 | R ? | 0.07800 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
