2507籃式過濾器

: 更新時間2024-09-29 09:25:53; 型??????? 號SRBI4、SRBII4、SRBIF、SRBIIF; 材??????? 質2507、SAF2507、S32750、S25073; 公稱尺寸DN15 ~ DN1000、NPS? ~ NPS40; 公稱壓力PN16 ~ PN100、Class150 ~ Class600; 簡??????? 介2507籃式過濾器是一種筒體、盲板和濾籃等主要部件采用2507或S32750及S25073材質制作，適用于氯化物工況或酸性環境條件下阻擋不同粒徑固體雜質的雙相鋼籃式過濾器。

詳細描述

2507籃式過濾器產品概述

2507籃式過濾器是一種筒體、盲板和濾籃等主要部件采用2507或S32750及S25073材質制作，適用于氯化物工況或酸性環境條件下阻擋不同粒徑固體雜質的雙相鋼籃式過濾器。其本體材料兼有兩種組織結構(鐵素體α相+奧氏體γ相)，在固溶組織中兩相的相比例約為1:1，且通常情況下量少相的含量也不低于30%，其點蝕當量(PREN)高于40具有較好的抗腐蝕能力，此外它擁有較高的強度，力學性能優，相比于奧氏體不銹鋼，其熱導率高而熱膨脹系數低，由于較高的鉻、鉬含量，使其耐孔蝕、耐均勻蝕、耐縫隙以及耐氯化物應力腐蝕開裂性能優異，并能抵抗一些有機酸和相應濃度范圍內的無機酸的腐蝕，正是這些優良的特性使本產品在石油、石化、化工、天然氣及海洋油氣開發等工業中使用較為廣泛。

2507籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	2507	SAF 2507	S32750	S25073	022Cr25Ni7Mo4N
2	接管	2507	SAF 2507	S32750	S25073	022Cr25Ni7Mo4N
3	斜度板	2507	SAF 2507	S32750	S25073	022Cr25Ni7Mo4N
4	濾籃	2507	SAF 2507	S32750	S25073	022Cr25Ni7Mo4N
5	墊片	PTFE	PTFE	PTFE	PTFE	PTFE
6	法蘭	2507	SAF 2507	S32750	S25073	022Cr25Ni7Mo4N
7	盲板	2507	SAF 2507	S32750	S25073	022Cr25Ni7Mo4N
8	底板	2507	SAF 2507	S32750	S25073	022Cr25Ni7Mo4N

2507籃式過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016
過濾精度	20μm ~ 16000μm

2507籃式過濾器主要尺寸

公稱壓力 PN	公稱直徑 DN	結構尺寸/mm					排放口 B
公稱壓力 PN	公稱直徑 DN	D1	L	H1	H2	H	排放口 B
10	25	89	220	160	260	480	R?
	32	89	220	165	270	495	R?
	40	114	280	180	300	550	R?
	50	114	280	180	300	550	R?
	65	140	330	220	350	650	R?
	80	168	340	260	400	740	R?
	100	219	420	310	470	880	R?
	150	273	500	430	620	1175	R?
	200	325	560	530	780	1495	R?
	250	426	660	640	930	1810	R?
	300	478	750	840	1200	2310	R?
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

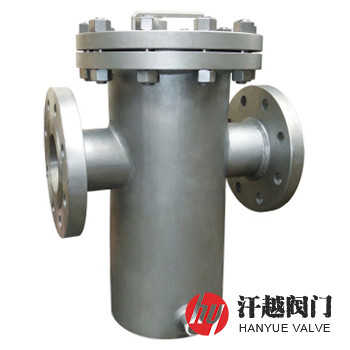

2507籃式過濾器結構圖

2507籃式過濾器
