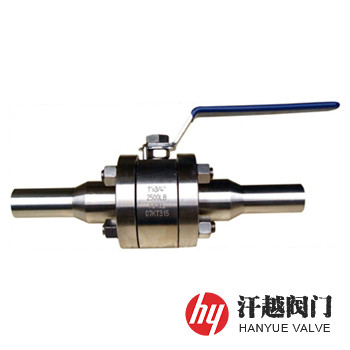

加長焊接端高壓球閥在閥體的介質輸入、輸出兩端分別進行了延伸，使得閥內件遠離焊端并增加了散熱面積，從而使管口與管路焊接時產生的高溫能夠更快地散發(fā)掉，對焊接熱應力有很好的釋放作用，使之不會影響到球體和閥座的正常工作，保證了閥門的可靠性能。該閥主體部件由鋼錠、鋼胚或軋材鍛造成型，無肉眼可見的裂紋、夾層、折疊、夾渣等有害缺陷，因此特適合安裝在高壓管路系統(tǒng)中接通或切斷管道中的流體通道。本產品采用延長焊端結構設計，避免或者減少了現場安裝施工時，焊接產生的大量熱能短時間內傳遞到內件，導致閥內配合精密的球形體產生熱變形，對閥門的密封性或動作性能造成影響，進而影響了系統(tǒng)開車進度及運行效率，或埋下可能出現的危險性隱患。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 承插焊端 | ASME B16.11-2021、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||

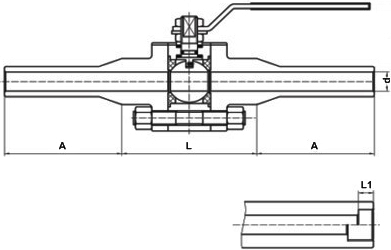

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | |||||
| d | SW | L1 | L | H | A | ||
| 1500 | ? | 6 | 14.3 | 9.5 | 92 | 53 | 50~100 |
| ? | 9 | 17.7 | 9.5 | 92 | 53 | 50~100 | |
| ? | 13 | 21.9 | 9.5 | 92 | 56 | 50~100 | |
| ? | 19 | 27.3 | 12.5 | 111 | 70 | 50~100 | |
| 1 | 25 | 34.0 | 12.5 | 127 | 80 | 50~100 | |
| 1 ? | 32 | 42.8 | 12.5 | 140 | 90 | 50~100 | |
| 1 ? | 38 | 48.9 | 12.5 | 152 | 100 | 50~100 | |
| 2 | 49 | 61.2 | 16.0 | 178 | 110 | 50~100 | |
| 表中未列出的其他規(guī)格參數，請咨詢汗越閥門技術部！ | |||||||
