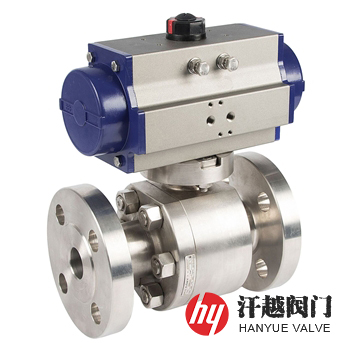

氣動高壓球閥由設計壓力大于或等于10.0MPa的球閥和氣動裝置組成，外裝控制系統，其承壓件和控壓件通常采用鍛鋼件，克服了鑄件易出現的疏松、氣孔、砂眼、夾砂和冷隔等鑄造缺陷，它一般被設計成兩片式或三片式結構形式，主閥體與閥蓋通過螺栓配螺母連接，相連處由墊片密封，為防止由于火災、高溫或振動等因素造成連接處泄漏，閥體與閥蓋為金屬—金屬接觸，形成定止口法蘭，保證無外漏。該閥通過氣缸輸出旋轉驅動力矩到閥桿，帶動球體轉動，這樣就可以實現閥門流量通道的開或關，從而達到對管路介質的控制，其出廠前分別在額定和較低氣源壓力下進行三次全行程的承載運行循環。本產品能在高壓工作條件下保持良好的密封性能，啟閉迅速方便，穩定性好。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 閥 蓋 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | O 型 圈 | VITON | VITON | VITON | VITON | VITON |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 5 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 連 接 盤 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 9 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 40.0 |
| 殼體試驗壓力(MPa) | 15.0 | 24.0 | 37.5 | 48.0 | 60.0 |
| 液體高壓密封試驗壓力(MPa) | 11.0 | 17.6 | 27.5 | 35.2 | 44.0 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、GB/T 19672、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、GB/T 19672、ASME B16.10、API 6D | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598、API 6D | ||||
| 可配附件 | 信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 100 (Class600) | 15 | 13 | 165 | 160 (Class900) | 15 | 13 | 216 |
| 20 | 19 | 190 | 20 | 19 | 229 | ||
| 25 | 25 | 216 | 25 | 25 | 254 | ||
| 32 | 32 | 229 | 32 | 32 | 279 | ||
| 40 | 38 | 241 | 40 | 38 | 305 | ||
| 50 | 49 | 292 | 50 | 49 | 368 | ||
| 65 | 62 | 330 | 65 | 62 | 419 | ||
| 80 | 74 | 356 | 80 | 74 | 381 | ||
| 100 | 100 | 432 | 100 | 100 | 457 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
