高壓球閥

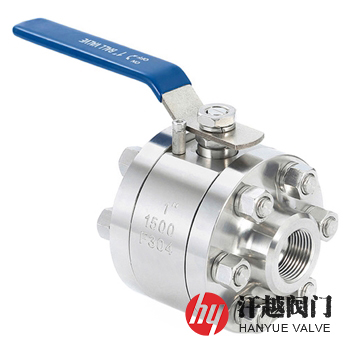

螺紋高壓球閥

: 更新時間2024-10-30 15:07:24; 型??????? 號Q11N、Q611N、Q911N、Q11H、Q611H、Q911H; 材??????? 質A105、F304、F304L、F316、F316L、F347、310S; 公稱尺寸DN8 ~ DN65、NPS? ~ NPS2?; 公稱壓力PN100 ~ PN400、Class600 ~ Class2500; 簡??????? 介螺紋高壓球閥是一種端部連接形式采用便于裝拆的內、外螺紋，宜安裝在介質工作壓力Class600~Class2500、公稱尺寸NPS?~NPS2?的管路系統(tǒng)中作開關閥使用的鍛鋼球閥。

詳細描述

螺紋高壓球閥產品概述

螺紋高壓球閥是一種端部連接形式采用便于裝拆的內、外螺紋，宜安裝在介質工作壓力Class600~Class2500、公稱尺寸NPS?~NPS2?的管路系統(tǒng)中作開關閥使用的鍛鋼球閥，其閥蓋通過螺栓配螺母固定在閥體上，密封圈安裝在閥座內，球體放置在閥體的空腔內，球的頂部固定有閥桿，并通過填料與填料壓蓋密封，閥桿上端設置有用于帶動球形體轉動的驅動裝置，當圓球的通孔與閥體通道中線重合，閥便完成了開啟，反之則關閉。該閥進出口端可按用戶要求車成G、ZG、R、Rc、BSP、NPT及其他螺紋，方便與管道或設備相連，它的流道形狀可根據需要設計成全通徑或縮徑，其中全徑閥門在全開啟位置時，流道與管道內徑相同，無阻擋。本產品具有承壓高，啟閉時間短，密封可靠、重量輕等特點。

螺紋高壓球閥部件材料

序號	部件名稱	材料名稱
1	閥體	ASTM A105	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
2	O 型圈	VITON	VITON	VITON	VITON	VITON
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	ASTM A182 F304	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
5	閥桿	ASTM A182 F304	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓套	ASTM A182 F6a	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
8	左右閥蓋	ASTM A105	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L

螺紋高壓球閥性能規(guī)范

公稱壓力Class	600	800	900	1500	2500
殼體試驗壓力(MPa)	16.5	21.0	22.5	39.2	65.2
高壓密封試驗壓力(MPa)	12.1	15.4	16.5	28.6	47.75
低壓密封試驗壓力(MPa)	0.55±0.15	0.55±0.15	0.55±0.15	0.55±0.15	0.55±0.15
設計制造	API 608-2008、MSS SP-118-2007、BS 5351:1986
螺紋標準	ASME B1.20.1-2013、ANSI B1.20.1-1983、BS 21:1985
檢驗試驗	API 598-2016、MSS SP-61-2019、BS 6755-1:1986

螺紋高壓球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d	L	公稱壓力 Class	公稱尺寸 NPS	d	L
800	?	6	92	1500	?	6	92
	?	9	92		?	9	92
	?	12.5	92		?	13	92
	?	17	111		?	19	111
	1	24	127		1	25	127
	1 ?	30	140		1 ?	32	140
	1 ?	37	152		1 ?	38	152
	2	49	178		2	49	178
表中未列出的其他規(guī)格參數，請咨詢汗越閥門技術部！

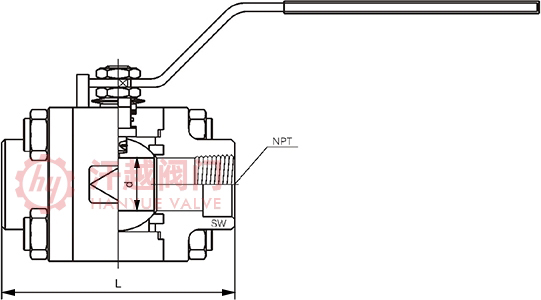

螺紋高壓球閥結構圖

螺紋高壓球閥
