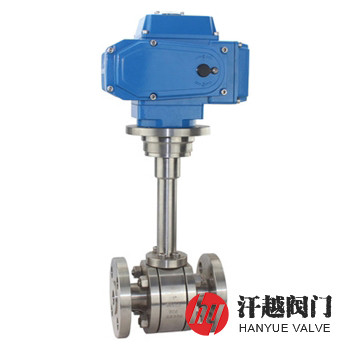

電動低溫球閥

: 更新時間2024-10-30 13:38:03; 型??????? 號DQ941F、DQ941Y、DQ947F、DQ947Y; 材??????? 質CF8、CF3、CF8M、CF3M、CF8C; 公稱尺寸DN15 ~ DN1000、NPS? ~ NPS40; 公稱壓力PN16 ~ PN400、Class150 ~ Class2500; 簡??????? 介電動低溫球閥由角行程電動執行機構和低溫球閥組成，電裝能按照控制系統發出的信號，改變閥內截流件的位置，從而實現對管道中介質的接通或截斷。

詳細描述

電動低溫球閥產品概述

電動低溫球閥由角行程電動執行機構和低溫球閥組成，電裝能按照控制系統發出的信號，改變閥內截流件的位置，從而實現對管道內介質的接通或截斷，其用于-101℃以下的工況時，如采用奧氏體不銹鋼，它的閥體、閥蓋、球體、閥桿及金屬閥座等零件在精加工前都進行不少于2次的深冷處理。為防止閥門關閉時，閥中腔殘留的低溫介質因周圍環境的相對高溫引起的熱傳遞會快速升溫氣化、壓力急劇升高，過高的氣壓可能導致閥桿和中法蘭密封泄漏、閥體緊固件失效等，該閥在球體上開設泄壓孔連通中腔和管道入口端，一旦異常升壓，中腔介質泄放到入口管道，可保持閥門中腔與管道入口段壓力平衡。本產品易實現遠距離控制和自動化，因此特適合應用在不適宜人工手動操作的低溫工況中。

電動低溫球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A350 LF3	A182 F304	A182 F304L	A182 F316	A182 F316L
2	閥蓋	A350 LF3	A182 F304	A182 F304L	A182 F316	A182 F316L
3	密封圈	R-PTFE、PTFE、TEFLON、PCTFE、PPL、SS+HF
4	球體	A350 LF3	A182 F304	A182 F304L	A182 F316	A182 F316L
5	上下閥桿	A350 LF3	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	連接盤	A350 LF3	A182 F304	A182 F304L	A182 F316	A182 F316L
8	隔離滴盤	A350 LF3	A182 F304	A182 F304	A182 F304	A182 F304

電動低溫球閥性能規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	ASME B16.34-2013、API 608-2008、API 6D-2014
結構長度	ASME B16.10-2017、API 6D-2014
法蘭標準	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 598-2016、API 6D-2014
電源電壓	單相220V、三相380V、遠程DC24V (50Hz)

電動低溫球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d	L	公稱壓力 Class	公稱尺寸 NPS	d	L
150	2	49	178	150	12	303	610
	2 ?	62	190		14	334	686
	3	74	203		16	385	762
	4	100	229		18	436	864
	6	150	394		20	487	914
	8	201	457		22	538	1016
	10	252	533		24	589	1067
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

電動低溫球閥結構圖

電動低溫球閥
