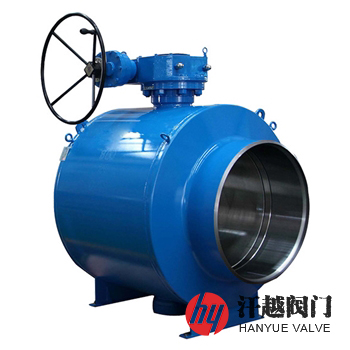

全焊接球閥

: 更新時間2024-10-30 13:51:49; 型??????? 號Q61F、Q661F、Q961F、Q67F、Q367F、Q667F、Q967F; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN15 ~ DN1600、NPS? ~ NPS64; 公稱壓力PN16 ~ PN400、Class150 ~ Class2500; 簡??????? 介全焊接球閥是一種具有浮動閥座，采用鋼管整體焊接而成，適用于使用溫度為0℃~180℃，介質為水、蒸汽、燃氣的焊接球閥，其閥體通常采用整體鍛造制作或模壓加工成型的鋼管或板材卷制。

詳細描述

全焊接球閥產品概述

全焊接球閥是一種具有浮動閥座，采用鋼管整體焊接而成，適用于使用溫度為0℃~180℃，工作介質為水、蒸汽、燃氣的焊接球閥，其閥體通常采用整體鍛造制作或模壓加工成型的鋼管或板材卷制。該閥按體型分為橢圓形、筒形及球形三種，橢圓形的閥體兩端圓弧形采用工裝冷壓成形，兩邊圓弧平滑過渡，減少應力集中，省略了中法蘭，可以減輕閥門重量，節省制造成本，筒形的邊體為整體鍛件，強度高，相比圓體能承受更大的管道應力，適用于大口徑，球形的閥體結構為兩個半圓(弧形)組成，重量輕，可以減少材料成本，減輕管道重量負荷，主副閥體中部焊縫離閥座位置較遠，焊接時，熱影響和變形量對閥座周邊影響較小。本產品具有結構簡單、免維護和使用時間長等特點，可以廣泛用于城鎮供熱系統和城市燃氣管道工程。

全焊接球閥部件材料

序號	部件名稱	材料名稱
1	閥體	20#	Q345R	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	閥蓋	20#	Q345R	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	閥桿	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	球體	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	密封圈	VITON、R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
6	填料	PTFE	PTFE	PTFE	PTFE	PTFE
7	下閥桿	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	底蓋	Q235B	Q345R	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	閥管	20#	Q345R	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2

全焊接球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
低壓氣體密封試驗壓力(MPa)	0.55±0.07	0.55±0.07	0.55±0.07	0.55±0.07	0.55±0.07
設計制造	GB/T 30818、GB/T 37827、JB/T 12006、API 6D
結構長度	GB/T 30818、GB/T 37827、JB/T 12006、GB/T 12221、API 6D
對焊端部	GB/T 12224、GB/T 985.1~GB/T 985.2、ASME B16.25
法蘭標準	GB/T 9113、GB/T 9119、GB/T 13402、ASME B16.5、ASME B16.47
檢驗試驗	GB/T 30818、GB/T 13927、API 6D

全焊接球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	縮徑結構尺寸/mm		公稱壓力 PN	公稱尺寸 DN	全徑結構尺寸/mm
公稱壓力 PN	公稱尺寸 DN	d	L	公稱壓力 PN	公稱尺寸 DN	d	L
16 ~ 25	200	150	520	16 ~ 25	200	201	635
	250	201	635		250	252	689
	300	252	689		300	303	762
	350	303	762		350	334	838
	400	334	838		400	385	915
	450	385	915		450	436	991
	500	436	991		500	487	1143
	600	487	1143		600	589	1380
	700	589	1380		700	684	1524
	800	684	1524		800	779	1727
	900	779	1727		900	874	1900
	1000	874	1900		1000	976	2000
	1200	976	2100		1200	1166	2430
	1400	1166	2430		1400	1360	2680
	1600	1458	2680		1600	1556	2950
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

全焊接球閥結構圖

全焊接球閥
