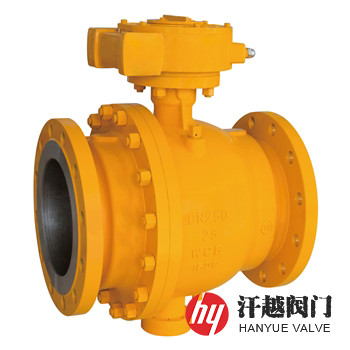

燃氣球閥

: 更新時間2024-10-30 14:33:09; 型??????? 號RQ47F、RQ347F、RQ647F、RQ947F; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN15 ~ DN1000、NPS? ~ NPS40; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介燃氣球閥是一種適合安裝在燃氣輸配系統中作切斷裝置用的球閥，它通過傳動機構轉動閥桿使閥體內的球體90°旋轉，從而實現對管道內的人工煤氣、天然氣、沼氣、液化石油氣及其混合氣等進行控制。

詳細描述

燃氣球閥產品概述

燃氣球閥是一種適合安裝在燃氣輸配系統中作為切斷裝置用的球閥，它通過傳動機構轉動閥桿使閥體內的球體90°旋轉，從而實現對管道內的人工煤氣、天然氣、沼氣、液化石油氣及其混合氣等進行控制，其設計成防靜電結構，通過防靜電彈簧和鋼球的有效作用，使球、閥桿、閥體之間相互接觸，形成導通的電路，可將閥門在開啟和關閉時產生的電荷轉移出來，從而避免管路系統的靜電累積。該閥還具有耐火功能，當閥在使用過程中發生火災，使聚四氟乙烯、橡膠等非金屬材料制作的密封圈在高溫下分解或破壞后，在介質壓力的作用下將閥座支承圈迅速推向球體，使金屬密封環與球接觸，形成金屬對金屬的輔助密封，能有效控制閥門的內漏和外漏，因此本產品特適用于作為城鎮燃料使用的各種氣體。

燃氣球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	左閥體	WCB	CF8	CF3	CF8M	CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	2Cr13	304	304L	316	316L
5	上下閥桿	2Cr13	304	304L	316	316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	端蓋	WCB	CF8	CF3	CF8M	CF3M

燃氣球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
低壓密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T 12221-2005 金屬閥門結構長度
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等
檢驗試驗	GB/T 26480-2011 閥門的檢驗和試驗

燃氣球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	25	165	115	85	68	18-2	4-14
	32	180	140	100	78	18-2	4-18
	40	190	150	110	88	18-2	4-18
	50	216	165	125	102	18-2	4-18
	65	241	185	145	122	18-2	8-18
	80	283	200	160	138	20-2	8-18
	100	305	220	180	158	20-2	8-18
	125	356	250	210	188	22-2	8-18
	150	394	285	240	212	22-2	8-22
	200	457	340	295	268	24-2	12-22
	250	533	405	355	320	26-2	12-26
	300	610	460	410	378	28-2	12-26
	350	686	520	470	428	30-2	16-26
	400	762	580	525	490	32-2	16-30
	450	864	640	585	550	40-2	20-30
	500	914	715	650	610	44-2	20-33
	600	1067	840	770	725	54-2	20-36
表中為HG/T 20592-2009標準PN16法蘭連接固定球球閥的尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

燃氣球閥結構圖

燃氣球閥
