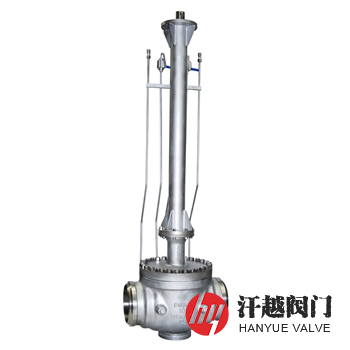

液化天然氣球閥

: 更新時間2024-10-30 16:56:26; 型??????? 號DQ347F、DQ347Y、DQ647F、DQ647Y; 材??????? 質F304、F304L、F316、F316L、F347; 公稱尺寸DN15 ~ DN700、NPS? ~ NPS28; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介液化天然氣球閥安裝在液化天然氣(LNG)裝置上主要起切斷作用，它通過轉動閥桿使球體進行旋轉，從而使球形體封閉的一面堵住閥座內的通道。

詳細描述

液化天然氣球閥產品概述

液化天然氣球閥安裝在液化天然氣(LNG)裝置上主要起切斷作用，它通過轉動閥桿使球體進行旋轉，從而使球形體封閉的一面堵住閥座內的通道。為防止奧氏體不銹鋼材料在用于液化天然氣的低溫工況中因相變而引起體積變化，閥體、閥蓋、球體、閥桿和閥座等零件在精加工前都進行了深冷處理，而且閥蓋設計成了便于保冷的加長頸結構，長度滿足氣化空間要求，使閥桿填料的工作溫度保持在其允許使用溫度區間內。該閥在球體和閥座上設置有孔徑不小于3mm的泄壓孔，以保證在形成封閉空間時，不會由于封閉空間內流體氣化超壓導致破壞。本產品分為固定球和浮動球兩種，并可根據需要采用具有在線維修功能的上裝式結構，它亦可作為溫度高于-162℃的低溫球閥使用。

液化天然氣球閥部件材料

序號	部件名稱	材料名稱
1	閥體	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
2	閥蓋	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、PCTFE、PPL、SS+HF
4	球體	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
5	閥桿	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
8	隔離滴盤	ASTM A182 F304	ASTM A182 F304	ASTM A182 F304	ASTM A182 F304

液化天然氣球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	ASME B16.34-2013、API 608-2008、API 6D-2014
結構長度	ASME B16.10-2017、API 6D-2014
法蘭標準	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 598-2016、API 6D-2014

液化天然氣球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
表中未列出的其他規格參數，請咨詢汗越閥門技術部！
